hallo teman - teman disini saya akan menjelaskan tutorial bagaimana cara mereverse database menjadi pdm,cdm,ldm ok tanpa basa basi lagi pertama buka power designer 15
1. buka menu file - reverse engineering terus pilih database
3. Pada tampilan Database Reverse Engineering Options pilih using a data source, lalu klik icon connect a data source di halaman berikutnya.
Setelah langkah tersebut di jalankan makan kita akan memiliki file LDM.
1. buka menu file - reverse engineering terus pilih database
2. Pada tampilan New Physical Data Model ketikan nama model yang di inginkan, lalu pilih DBMS yang akan digunakan. Dikarenakan saya menggunakan database untuk di revers nya Sql Server 2005 jadi saya memilih sql server 2005. sesudah selesai mengkonfigurasi tekan ok
4. Pada halaman Connect a data source pilih ODBC machine data source, karena kita belum memilikinya maka kita akan membuatnya terlebih dahulu. Klik tombol Configure
5. Pada halaman configure data connections, klik icon ODBC administrator atau tekan (Ctrl+O).
6. Pada halaman ODBC data source administrator kita akan membuat data source yang baru, klik tombol Add.
7. Pada halaman create new data source pilih Sql Native Client karena DBMS nya menggunakan Sql Server. Setelah dipilik lalu klik tombol Finish.
8. Pada halaman create a new data source to sql server, ketikan nama yang di inginkan dan masukan nama server sql nya. setelah di isi semua klik tombol next.
9. Pada halaman Sql Server ODBC Data Source Test, akan muncul keterangan TEST COMPLETED SUCCESSFULLY, jika data source yang kita buat sudah benar. Lalu kita klik tombol OK.
10. Setelah data soruce kita buat, pada halaman ODBC data source administrator, klik nama yang tadi sudah kita buat, laku klik OK.
11. Pada halaman Database Reverse Engineering, pilih database yang akan kita masukan dan pilih dbo pada sebelah kanan pemilihan database, sehingga tabel-tabel yang ada pada database akan muncul. lalu klik icon Select All untuk memilih semua tabel yang akan di proses. sesudah itu klik tombol OK.
Maka akan tampillah sebuah file PDM.
12. Langkah selanjutnya kita akan men generate file PDM tersebut menjadi file CDM. Pilih menu Tools lalu pilih generate conceptual data model.
13. Pada halaman CDM Generation Options langsung saja klik tombol OK.
14. Setelah langkah tersebut di jalankan makan kita akan memiliki file CDM.
15. Langkah selanjutnya kita akan men generate file tersebut menjadi file LDM . Pilih menu Tools lalu pilih generate Logical data model.

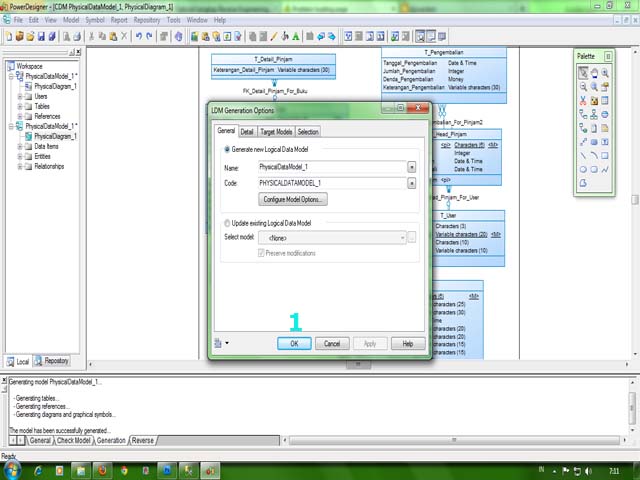

16. Pada halaman LDM Generation Options langsung saja klik tombol OK.
Setelah langkah tersebut di jalankan makan kita akan memiliki file LDM. – Semoga Bermanfaat –
